Краны шаровые LD
В данном разделе каталога компании «САНТЕХКОМ» представлен шаровой кран КШЦФ, главным предназначением которого является полное перекрытие потока рабочей среды путём установки в качестве запорного устройства. Кран шаровый стальной широко используется на трубопроводах, которые транспортируют природный газ, нефть и продукты её переработки, воздух, пар и спиртосодержащие среды.
Краны шаровые КШЦФ производят из прочного материала – стали Ст20. По умолчанию запорный элемент поставляется для работы с трубопроводами, давление в которых не превышает 16 атмосфер, однако если вам потребуются другие варианты, заказ можно обговорить в индивидуальном порядке. В случае изготовления крана по требованиям заказчика может применяться другой материал (стали различных марок). Обратите особое внимание на то, что для регулирования потока среды в проходном сечении рекомендуется использовать специальное исполнение элемента.
Кран шаровой КШЦФ: классификация
Кран шаровый ld кшцф предназначен для работы в жидкой среде. Применяется при обустройстве систем водоснабжения, а также отопления, как напольного, так и центрального. Кроме того, они идеально подходят для использования в паро– и газопроводах.
Краны ld кшцф отличаются высочайшим качеством, прочностью и надежностью. Производство данного оборудования проводится в присутствии инертных газов, что значительно улучшает механические и эксплуатационные качества металла, а также надежность сварочных швов. Выпускаются краны методом литья, то есть полностью отливаются из стали, что гарантирует полную герметичность устройства (класс герметичности А) и минимум швов на корпусе. Они выдерживают значительные гидроудары в системе, которые могут доходить до 40 атмосфер. Кроме того, оборудование этой марки отличается значительным сроком эксплуатации. У некоторых моделей он может быть доходить до 30 лет.
Большое разнообразие выпускаемых кранов гарантирует отличную возможность подбора подходящего изделия. Например, по одному только условному проходу (находящимся в пределах от 1,5 до 25 см.) крана различают десятки моделей оборудования.
Краны, выпускаемые брендом ld кшцф, успешно применяются в самых разнообразных областях промышленности, таких как: нефтяная, газовая, пищевая, а также в бытовой сфере.
Кран шаровый фланцевый стальной может иметь различные по виду монтажа исполнения и снабжаться разными приводами. Рассмотрим классификацию элементов подробнее.
Достоинства КШЦФ
К несомненным преимуществам кранов, представленных в этом разделе, следует отнести простоту их конструкции, компактность, лёгкость при повороте, долгий срок эксплуатации (до 10 лет). Устройства можно использовать при транспортировке загрязненных и вязких сред.
Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах:
• нефтеперерабатывающей промышленности
• жилищно-коммунального и теплосетевого хозяйства
РАБОЧИЕ УСЛОВИЯ
Рабочая среда: нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей.
Рабочие среды кранов из нержавеющих марок сталей – по отношению к которым применяемые материалы коррозионностойки.
УСТАНОВКА НА ТРУБОПРОВОД
Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

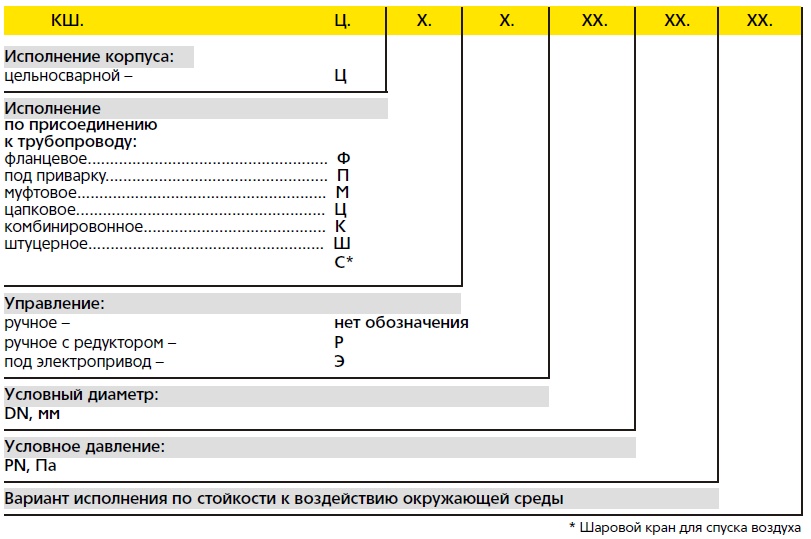

МАРКИРОВКА ШАРОВЫХ КРАНОВ LD
| № | Название деталей | У категории 1 по ГОСТ 15150-69 | ХЛ категории 1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 | Корпус | Ст.20 | 09Г2С | 12Х18Н10Т |
| 2 | Патрубок для крана под приварку | Ст.20 | 09Г2С | 12Х18Н10Т |
| 2.1 | Патрубок для фланцевых кранов | Ст.20 | 09Г2С | 12Х18Н10Т |
| 3 | Горловина | Ст.20 | 09Г2С | 12Х18Н10Т |
| 4 | Шток | 20X13 | 20X13 | 12Х18Н10Т |
| 5 | Шайба ограничительная | Ст.20 | Ст.20 | Ст.20 |
| 6 | Шаровая пробка | 20X13, AISI 409, AI5I 304 | 20X13, AISI 409, AISI 304 | 12X18H10T |
| 7 | Седло | Ф-4К20 | Ф-4К20 | Ф-4К20 |
| 8 | Кольцо опорное с отбортовкой | 08X13 | 08X13 | 12X18H10T |
| 9 | Пружина тарельчатая | 65Г | 65Г | 12Х18Н10Т |
| 10 | Уплотнение узла горловины | Фторсилоксановый эластомер | Фторсилоксановый эластомер | Фторсилоксановый эластомер |
| 11 | Уплотнительное кольцо | Ф-4К20 | Ф-4К20 | Ф-4К20 |
| 12 | Фланец | Ст.20 | 09Г2С | 12Х18Н10Т |
| 13 | Рукоятка | Ст.З | Ст.З | Ст.З |
| 14 | Уплотнительное кольцо круглого сечения | Фторсилоксановый эластомер | Фторсилоксановый эластомер | Фторсилоксановый эластомер |
| 15 | Гайка | Ст.20 | Ст.20 | Ст.20 |

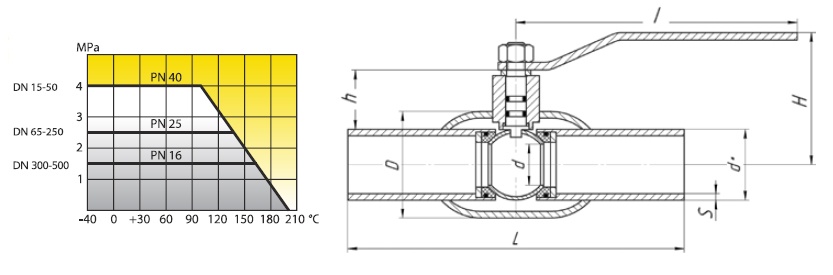

КРАН ШАРОВОЙ СТАНДАРТНОПРОХОДНОЙ

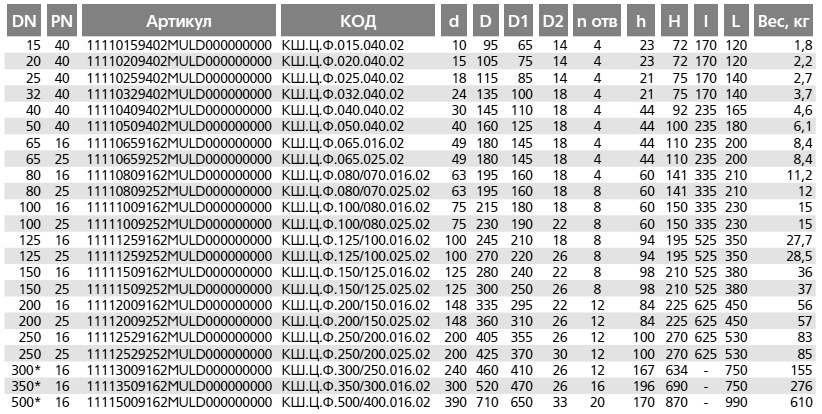

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором. Кодовое обозначение приведено для кранов из углеродистой стали.
КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором. Кодовое обозначение приведено для кранов из углеродистой стали.
КРАН ШАРОВОЙ СТАНДАРТНОПРОХОДНОЙ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором. Кодовое обозначение приведено для кранов из углеродистой стали.
